DMX512 протокол управления светом: описание, принцип работы и применение

История создания стандарта

До 1986 года каждый производитель света использовал собственные, несовместимые протоколы. Для подключения пульта одного бренда к диммерам другого требовались сложные адаптеры. Американский институт театральных технологий (USITT) создал открытый стандарт DMX512. Его преимущество — в простоте реализации: производителям не требовалось кардинально менять устройства для обеспечения совместимости.

Архитектура системы DMX

Система строится на трех основных компонентах:

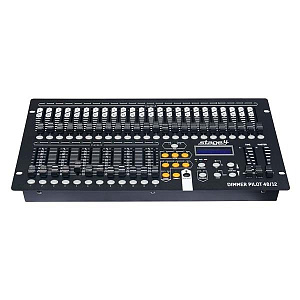

• Контроллер — источник управляющих сигналов (световой пульт, компьютер с интерфейсом)
• Приемники — исполнительные устройства (диммеры, прожекторы, сканеры, лазеры)
• Линия связи — экранированный кабель стандарта EIA-485 (RS-485)

Принцип адресации и передачи данных

Каждому устройству в системе назначается DMX-адрес — номер начального канала, с которого прибор начинает считывать данные.

Пример: Движущая голова (moving head) использует 16 каналов:

• Канал 1: Панорама (pan)
• Канал 2: Наклон (tilt)
• Канал 3: Скорость
• Канал 4: Димер
• Канал 5: Цветовое колесо и т.д.

Если установить адрес 25, прибор будет занимать каналы с 25 по 40. Следующее устройство должно начинаться с адреса 41.

Контроллер непрерывно передает пакеты данных, содержащие значения для всех 512 каналов (от 0 до 255). Каждое устройство мониторит поток данных и реагирует только на команды, начиная с своего адреса.

Ключевые технические характеристики

• Скорость передачи: 250 кбит/с (±0.1%)
• Формат данных: Асинхронная последовательная передача
• Структура пакета:
• Break: >88 мкс — сигнал сброса и синхронизации
• Mark After Break: >8 мкс — пауза после сброса
• Стартовый код: 1 байт (0 для данных диммеров)
• Данные каналов: до 512 байт
• Волновое сопротивление кабеля: 120 Ом
• Максимальная нагрузка: 32 устройства на линию
• Дальность связи: до 1000 м (рекомендуется до 500 м)

Разъемы: 3-pin vs 5-pin XLR

• 5-pin XLR: Оригинальный стандарт по USITT. Контакты 1, 2, 3 — первая витая пара, 4 и 5 — резерв.
• 3-pin XLR: Распространенный вариант с аналогичной распиновкой: 1 - Земля, 2 - Data-, 3 - Data+.

Важно: Использование микрофонных кабелей недопустимо из-за несоответствия волнового сопротивления и недостаточной экранизации.

Критически важные компоненты системы

Дифференциальная передача сигнала

DMX использует балансную передачу по витой паре (Data+ и Data-). Приемник анализирует разность потенциалов между проводами, что обеспечивает высокую помехозащищенность — синфазные помехи вычитаются.

Терминатор

Резистор 120 Ом, устанавливаемый между контактами 2 и 3 на последнем устройстве в линии. Предотвращает отражения сигнала от конца линии, которые вызывают нестабильную работу системы.

Специализированный кабель

DMX-кабель должен иметь:

• Волновое сопротивление 120 Ом
• Витые пары
• Экранирование
• Сечение не менее 24 AWG

Сплиттер (разветвитель)

Активное устройство, которое регенерирует сигнал и создает несколько изолированных выходных линий. Единственный корректный способ разделения DMX-линии.

Топологии подключения

1. Линейная цепочка (Daisy Chain)

Последовательное соединение приборов:

Контроллер → Прибор 1 → Прибор 2 → ... → Последний прибор + Терминатор

2. Разделение через сплиттер

Используется при превышении ограничений по:

• Количеству устройств (>32)
• Длине линии (>500 м)
• Необходимости изоляции сегментов

3. Гибридная схема

Комбинация линейных цепочек, исходящих от сплиттера. Наиболее гибкое решение для сложных систем.

Типичные проблемы и решения

• Нестабильная работа: Проверить наличие терминатора
• Потеря управления на расстоянии: Использовать качественный DMX-кабель
• Полный отказ системы: Исключить Y-разветвители
• Повреждение портов: Применять оптически изолированные сплиттеры

Развитие стандарта

RDM (Remote Device Management)

Надстройка над DMX512, обеспечивающая двустороннюю связь. Позволяет удаленно настраивать адреса и мониторить статус устройств.

Сетевые протоколы (Art-Net, sACN)

Используют Ethernet-инфраструктуру для передачи тысяч DMX-каналов в крупных распределенных системах.

Практическое руководство по настройке

1. Планирование: Рассчитать требуемое количество каналов
2. Настройка адресов: Установить базовые адреса на приборах
3. Коммутация: Собрать линейную цепь специализированным кабелем
4. Терминирование: Установить терминатор на конце линии
5. Тестирование: Проверить работу системы

Вопросы и ответы

В: Приборы мигают, что делать?

О: В 90% случаев — проверить терминатор. Сопротивление между контактами 2-3 должно быть ~120 Ом.

В: Можно ли использовать микрофонный кабель?

О: Нет. Разное волновое сопротивление (60-75 Ом против 120 Ом) вызывает искажения сигнала.

В: Нужен ли сплиттер на 4 прибора?

О: Нет. Сплиттер нужен для преодоления ограничений по количеству устройств или дальности.

Заключение

DMX512 остается основным протоколом в световой индустрии благодаря своей надежности и простоте. Понимание технических основ и правил построения сети необходимо для создания стабильно работающих систем любой сложности.
